Réparation pompe Enerpac Pompes à main : pannes, symptômes et solutions

Pompes à pistons haute pression spécifiques · Enerpac · Manuelle

Réparation pompe Enerpac Pompes à main :
pannes, symptômes et solutions

Sans moteur, sans prise de force : la pompe à main Enerpac fonctionne uniquement à l'huile de coude, via des clapets anti-retour. Découvrez pourquoi une charge qui redescend seule ou un levier spongieux racontent une histoire bien différente d'une panne de moteur hydraulique.

Vérins & outillage hydraulique portable Actionnement 100% manuel Atelier Wasquehal (59)

La pompe à main : la force humaine plutôt que le moteur

Toutes les pompes vues jusqu'ici — y compris les Hydro Leduc PA et W — sont entraînées par un moteur électrique ou une prise de force. La pompe à main Enerpac rompt totalement avec cette logique : elle n'a ni moteur ni prise de force, entraînée uniquement par la force humaine via un levier actionné manuellement.

Son fonctionnement repose sur deux clapets anti-retour (admission et refoulement) qui, à chaque mouvement du levier, permettent au piston de faire progresser l'huile par à-coups vers le vérin ou l'outil connecté — sans jamais laisser l'huile refluer entre deux coups de manette. Une valve de décharge permet ensuite de relâcher volontairement la pression pour rétracter le vérin en fin d'utilisation.

Sans rotation continue, les notions de débit de drain ou de vitesse maximale, centrales sur toutes les gammes motorisées déjà vues, n'ont ici plus de sens. Le diagnostic se recentre entièrement sur l'étanchéité des clapets et de la valve de décharge — deux causes de panne quasi exclusives sur ce type de pompe.

0moteur ou prise de force nécessaire
0clapets anti-retour (admission/refoulement)
0valve de décharge
0devis gratuit sous 48 h

5 symptômes d'une pompe à main fatiguée

Sur une pompe manuelle, chaque symptôme pointe presque directement vers un composant précis.

1

La charge redescend lentement seule

Valve de décharge fermée, mais le vérin perd progressivement sa position : signature quasi certaine d'un clapet anti-retour qui ne ferme plus hermétiquement, laissant l'huile refluer.

2

Levier spongieux, sans montée en pression

La manette s'enfonce sans effort ni résultat : signe classique d'air emprisonné dans le circuit. Une purge simple (levier actionné valve ouverte, vérin en position basse) résout souvent le problème sans autre intervention.

3

Impossible d'atteindre la pression maximale

La pompe monte en pression mais plafonne en dessous de sa capacité normale : usure du piston manuel ou de ses joints, réduisant l'efficacité de chaque coup de levier.

4

Valve de décharge qui ne libère pas la pression

Impossible de rétracter le vérin malgré l'ouverture de la valve : encrassement ou grippage de la valve de décharge, à contrôler et nettoyer avant tout autre diagnostic.

5

Fuite au niveau du réservoir ou du piston manuel

Suintement d'huile visible sur le corps de la pompe : joint de piston ou d'étanchéité du réservoir à contrôler, particulièrement sur les pompes utilisées fréquemment sur chantier.

Trois composants, l'essentiel du diagnostic manuel

Le diagnostic d'une pompe à main se limite à un nombre restreint de causes possibles, bien identifiables :

  • Les clapets anti-retour — admission et refoulement. Leur étanchéité conditionne directement la tenue de charge. Une usure, un dépôt de particules ou un joint fatigué empêche une fermeture hermétique.
  • La valve de décharge — permet de libérer volontairement la pression. Son encrassement peut aussi bien empêcher la libération de pression que créer une fuite parasite si elle ne ferme pas complètement.
  • Le piston manuel et ses joints — usure mécanique classique liée à l'utilisation répétée du levier, responsable d'une perte de rendement à chaque coup de pompe.

Avant tout démontage, un geste simple : purger l'air du circuit (levier actionné, valve de décharge ouverte, vérin en position basse) permet souvent d'éliminer une sensation spongieuse sans qu'aucune pièce ne soit réellement défectueuse.

Sur une pompe manuelle, chaque symptôme a sa cause dédiée

Pas de moteur, pas de régulation électronique : le diagnostic d'une pompe à main se résume souvent à un clapet, une valve ou un joint. Une identification précise du symptôme accélère fortement la réparation.

Notre méthode de réparation en 5 étapes

1

Réception & test rapide

Identification de la référence, test de purge d'air, contrôle de la tenue de charge et de la valve de décharge.

2

Démontage & expertise

Ouverture complète : clapets anti-retour, valve de décharge, piston manuel et joints. Rapport photo avec chiffrage.

3

Réparation

Remplacement des clapets défectueux, nettoyage ou remplacement de la valve de décharge, kit joints du piston manuel.

4

Remontage & purge

Remontage aux couples adaptés, purge complète du circuit avant tout essai.

5

Essai & restitution

Essai sous charge : montée en pression, tenue de charge sur durée, libération complète par la valve de décharge. Restitution avec rapport d'intervention.

Questions fréquentes sur la pompe à main Enerpac

Une charge qui redescend progressivement alors que la valve de décharge est fermée indique presque toujours un clapet anti-retour qui ne ferme plus hermétiquement, laissant l'huile refluer lentement vers le réservoir de la pompe.

Une sensation spongieuse au levier, où la manette s'enfonce sans développer de pression, signale généralement de l'air emprisonné dans le circuit. Une purge d'air résout souvent ce problème sans intervention plus lourde.

Non. Sans rotation continue, la notion de débit de drain ne s'applique pas aux pompes à main. Le diagnostic se concentre sur les clapets anti-retour, la valve de décharge et l'étanchéité du piston manuel.

En actionnant plusieurs fois le levier avec la valve de décharge ouverte et le vérin en position basse, l'air emprisonné remonte généralement vers le réservoir. Si le problème persiste après plusieurs cycles de purge, une expertise en atelier devient nécessaire.

Oui. BDM Hydraulique n'est pas distributeur Enerpac, mais l'atelier de Wasquehal (59) prend en charge le diagnostic et la réparation des pompes à main de la marque, avec essai et rapport d'intervention. Découvrez notre savoir-faire sur les pompes à pistons axiaux.

Pompes à pistons axiaux Pompe Hydro Leduc PA Pompe Hydro Leduc W 700 bar Réparation hydraulique

Une pompe à main qui perd sa charge ou devient spongieuse ?

Charge qui redescend, levier sans effet, valve bloquée : décrivez votre panne à notre atelier de Wasquehal (59) — expertise, chiffrage transparent et devis gratuit sous 48 h. Intervention sur toute la France et la Belgique.

Nous contacter Devis gratuit
Publié le par

Réparation pompe Hydro Leduc W (700 bar) : pannes, symptômes et solutions

Pompes à pistons haute pression spécifiques · Hydro Leduc · Extrême pression

Réparation pompe Hydro Leduc W (700 bar) :
pannes, symptômes et solutions

Au sommet de la gamme Hydro Leduc, la pompe W travaille jusqu'à 700 bar. À ce niveau de pression, la sécurité prend le pas sur la performance : découvrez pourquoi la soupape de sécurité et les contrôles périodiques sont non négociables.

Outillage extrême pression Sécurité & contrôles périodiques Atelier Wasquehal (59)

La W : quand la pression devient un enjeu de sécurité

Après les PA et PB déjà vues, la gamme W représente le sommet de pression de la famille Hydro Leduc : jusqu'à 700 bar, soit le double des pressions déjà rencontrées. À ce niveau, la conversation technique change de nature — ce n'est plus seulement une question de performance, mais avant tout une question de sécurité.

L'énergie stockée dans un circuit hydraulique croît fortement avec la pression. Une défaillance — rupture de flexible, éclatement de raccord — à 700 bar libère une énergie bien plus importante et dangereuse qu'à pression standard. C'est pourquoi, sur cette gamme, le rôle de la soupape de sécurité devient central : elle limite la pression maximale en cas de blocage ou de surcharge, et son tarage exact doit être contrôlé régulièrement.

Cette exigence introduit un principe absent des articles précédents de la famille : sur une pompe W, toute anomalie constatée doit entraîner l'arrêt immédiat de l'utilisation, le temps d'un contrôle complet. La prudence prime systématiquement sur la poursuite du travail en cas de doute — un réflexe de sécurité qui prend le pas sur toute autre considération.

0pression maximale de la gamme
0soupape de sécurité critique
0règle : arrêt en cas de doute
0devis gratuit sous 48 h

5 symptômes d'une pompe W à surveiller

Sur cette gamme, chaque symptôme mérite une réaction plus rapide et plus prudente qu'à pression standard.

1

Fuite visible, même minime

À 700 bar, une fuite même de faible débit apparent représente une puissance de jet dangereuse. Arrêt immédiat de l'outil et contrôle avant toute reprise d'utilisation, sans exception.

2

Pression qui dépasse le seuil attendu

Un outil qui monte en pression au-delà de ce qui est normalement nécessaire pour le travail effectué doit faire suspecter un défaut de soupape de sécurité, à contrôler en priorité absolue.

3

Bruit sec ou claquement inhabituel

Un bruit nouveau, même bref, doit être pris au sérieux sur cette gamme : arrêt de l'utilisation et contrôle avant de continuer, plutôt que d'attendre une aggravation.

4

Perte de pression ou de force progressive

Usure interne classique (pistons, barillet) — cause hydraulique standard, mais à traiter sans délai compte tenu du niveau de pression en jeu.

5

Chauffe anormale après utilisation

Une chauffe marquée après un cycle de travail à haute pression signale des fuites internes, à faire contrôler avant la prochaine utilisation en charge.

La sécurité avant le diagnostic technique

Sur une pompe W, l'approche diffère des gammes standard sur un point essentiel :

  • La soupape de sécurité — son tarage doit être vérifié à intervalles réguliers, indépendamment de toute panne constatée. C'est le composant qui protège l'utilisateur en cas de défaillance ailleurs dans le circuit.
  • Les contrôles périodiques et essais de pression — sur une gamme à extrême pression, un contrôle préventif régulier (avant même l'apparition d'un symptôme) est une bonne pratique recommandée, au-delà de la simple réparation curative.
  • Le groupe rotatif classique — pistons, barillet, glace de distribution. Diagnostiqué selon les mêmes principes que sur PA/PB, mais avec des tolérances resserrées compte tenu du niveau de pression.

La règle d'atelier, prioritaire sur toute autre considération : en cas de doute sur l'état d'une pompe W, l'arrêt immédiat de l'utilisation est la seule réponse acceptable, avant tout diagnostic complet en atelier.

À 700 bar, la prudence n'est pas négociable

Une pompe qui travaille à cette pression mérite une vigilance à la hauteur de l'énergie qu'elle manipule. Face au moindre doute, l'arrêt de l'outil et un contrôle en atelier restent toujours le choix le plus sûr.

Notre méthode de réparation en 5 étapes

1

Réception & contrôle de sécurité

Contrôle visuel de fuite, vérification du tarage de la soupape de sécurité, identification de la référence.

2

Démontage & expertise

Ouverture complète : groupe rotatif, soupape de sécurité, joints haute pression. Rapport photo avec chiffrage.

3

Réparation

Rodage ou remplacement pistons/barillet, kit joints haute pression, réfection ou remplacement de la soupape de sécurité si nécessaire.

4

Remontage & tarage

Remontage aux couples constructeur, tarage précis de la soupape de sécurité aux spécifications d'origine.

5

Essai & restitution

Essai sous pression complète avec contrôle du seuil de déclenchement de la soupape de sécurité. Restitution avec rapport d'intervention détaillé.

Questions fréquentes sur la pompe Hydro Leduc W (700 bar)

L'énergie stockée dans un circuit hydraulique croît avec la pression : une défaillance à 700 bar libère une énergie bien plus importante et dangereuse qu'à pression standard. C'est pourquoi la sécurité prime sur la performance dans la conception et l'entretien de cette gamme.

La soupape de sécurité limite la pression maximale du circuit en cas de blocage ou de surcharge, protégeant l'utilisateur et le matériel d'une montée en pression incontrôlée. Son tarage exact et son bon fonctionnement doivent être vérifiés régulièrement.

Non. Toute anomalie constatée doit entraîner l'arrêt immédiat de l'utilisation, le temps d'un contrôle complet. La prudence prime systématiquement sur la poursuite du travail en cas de doute.

Au-delà de la réparation curative, un contrôle périodique du tarage de la soupape de sécurité et de l'état général de la pompe est recommandé, à une fréquence adaptée à l'intensité d'utilisation, à définir avec l'atelier selon le contexte.

Oui. BDM Hydraulique n'est pas distributeur Hydro Leduc, mais l'atelier de Wasquehal (59) prend en charge le diagnostic et la réparation des pompes à pistons haute pression de la marque, dont la gamme W, avec essai sous pression et rapport d'intervention. Découvrez notre savoir-faire sur les pompes à pistons axiaux.

Pompes à pistons axiaux Pompe Hydro Leduc PA Pompe Hydro Leduc PB Réparation hydraulique

Un doute sur votre pompe W 700 bar ? Arrêtez et contactez-nous

Fuite, bruit inhabituel, pression excessive : n'attendez pas, décrivez ce que vous constatez à notre atelier de Wasquehal (59) — contrôle de sécurité, tarage de soupape, devis gratuit sous 48 h. Intervention sur toute la France et la Belgique.

Nous contacter Devis gratuit
Publié le par

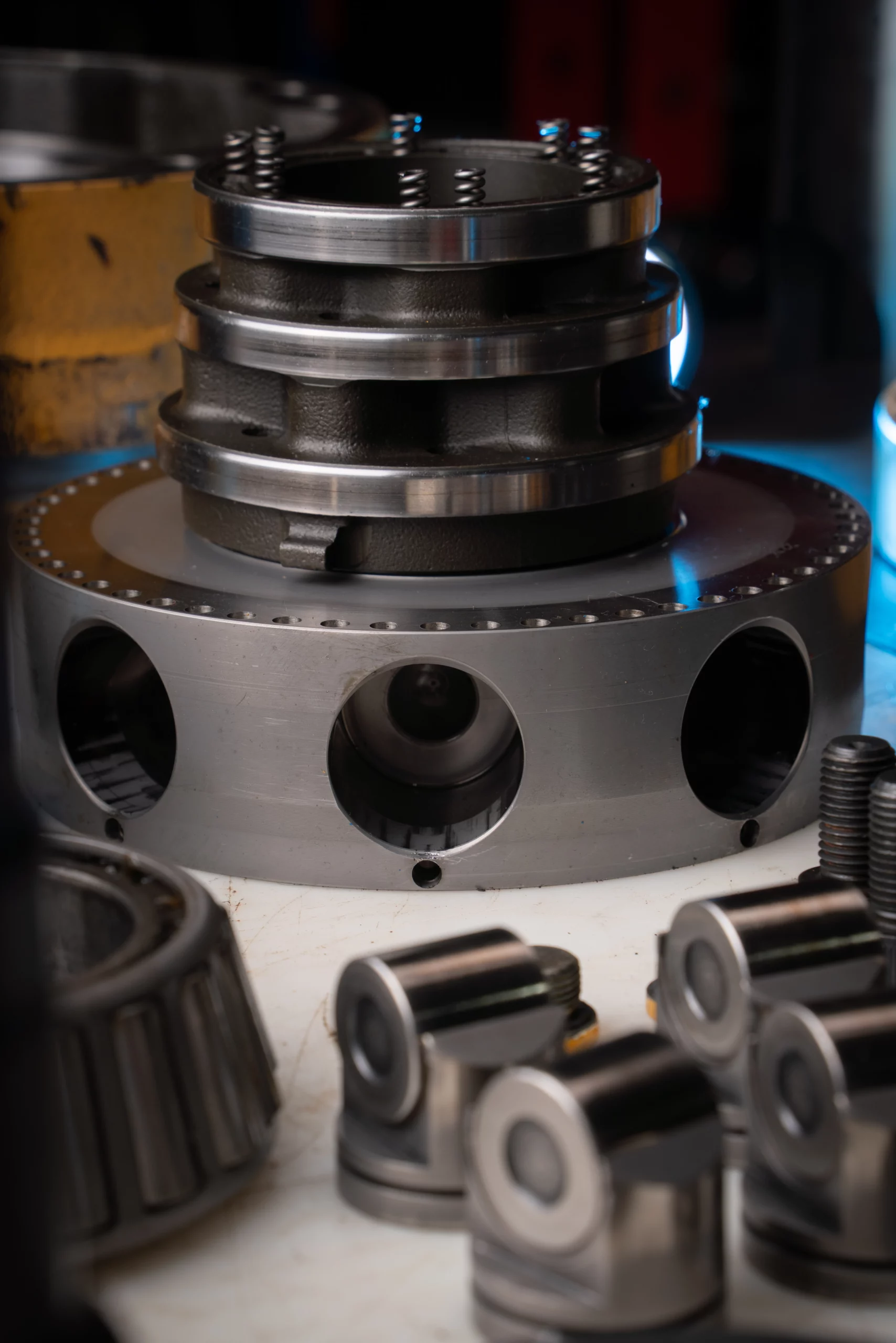

Réparation pompe Hydro Leduc PA : pannes, symptômes et solutions

Pompes à pistons haute pression spécifiques · Hydro Leduc · Bi-étagée

Réparation pompe Hydro Leduc PA :
pannes, symptômes et solutions

Approche rapide à gros débit, puis bascule automatique vers la haute pression : la PA équipe vérins, presses et outillage porta-power. Découvrez le rôle clé du clapet de transfert entre les deux étages.

Vérins, presses, porta-power Pompe bi-étagée Atelier Wasquehal (59)

La PA : deux vitesses en une seule pompe

Contrairement à la Hydro Leduc PB mono-étage déjà vue, dimensionnée pour un fonctionnement continu sur prise de force, la PA repose sur une conception bi-étagée, classique sur les pompes d'outillage hydraulique — vérins, presses portables, outils porta-power. Un premier étage délivre un gros débit à basse pression, permettant une approche rapide du vérin ou de l'outil tant qu'aucune résistance ne s'oppose au mouvement.

Dès que la charge commence à résister — contact avec la pièce à lever, à serrer ou à écarter —, un clapet de transfert bascule automatiquement la pompe vers un second étage à faible débit et haute pression, pour la phase de travail effectif. Ce basculement se fait sans intervention de l'utilisateur, purement en fonction de la pression ressentie par le circuit.

Cette architecture introduit un nouveau sous-ensemble de panne inédit dans la famille : le clapet de transfert lui-même. Un dysfonctionnement à ce niveau empêche soit la bascule vers la haute pression (l'outil reste bloqué dès que la charge résiste), soit un retour prématuré en gros débit (l'outil perd toute sa force utile avant d'avoir terminé son travail).

0étages : gros débit puis haute pression
0clapet de transfert automatique
0causes principales de panne
0devis gratuit sous 48 h

5 symptômes d'une pompe PA fatiguée

Sur une pompe bi-étagée, le moment précis où le symptôme apparaît dans le cycle (approche ou travail) oriente le diagnostic.

1

L'outil n'atteint jamais sa pleine force

L'approche se fait normalement mais la pompe ne bascule jamais vers la haute pression malgré une résistance évidente : signature typique d'un clapet de transfert grippé en position gros débit.

2

Approche anormalement lente

La phase d'approche à vide, censée être rapide, devient lente dès le début du cycle : clapet de transfert basculant trop tôt vers la haute pression, ou usure du premier étage.

3

Perte de force en cours de travail

L'outil perd sa force alors qu'il n'a pas terminé sa course : retour prématuré du clapet de transfert vers le gros débit, ou fuite interne sur le second étage haute pression.

4

Bruit ou à-coup au moment de la bascule

Un bruit sec ou une vibration précisément au moment où la pompe devrait changer d'étage : usure ou encrassement du clapet de transfert, à contrôler avant qu'il ne se bloque complètement.

5

Chauffe anormale en phase haute pression prolongée

Une pompe qui chauffe fortement lors de cycles de travail répétés à haute pression signale des fuites internes croissantes sur le second étage.

Isoler l'étage en cause avant de démonter

Le diagnostic d'une PA se structure autour du moment d'apparition du symptôme dans le cycle :

  • Le clapet de transfert — cœur du diagnostic sur cette gamme. Son mauvais fonctionnement se manifeste précisément au moment de la bascule entre les deux étages, avant ou après le seuil de résistance attendu.
  • Le premier étage (gros débit, basse pression) — responsable de la vitesse d'approche. Son usure ralentit cette phase sans affecter la pression finale atteinte.
  • Le second étage (faible débit, haute pression) — responsable de la force développée en phase de travail. Son usure limite la pression maximale atteignable ou génère des fuites en charge prolongée.

Le réflexe clé : observer précisément à quel moment du cycle le symptôme apparaît — approche, bascule, ou phase de travail — avant tout démontage. Cette observation simple oriente directement vers le bon sous-ensemble.

Le moment du symptôme raconte l'histoire de la panne

Sur une pompe à deux étages, chaque phase du cycle correspond à un sous-ensemble différent. Observer précisément quand le problème survient évite un démontage complet inutile.

Notre méthode de réparation en 5 étapes

1

Réception & recueil du cycle

Identification de la référence, recueil précis du moment d'apparition du symptôme dans le cycle (approche, bascule, travail).

2

Démontage & expertise

Ouverture complète : clapet de transfert, premier étage, second étage. Rapport photo avec chiffrage.

3

Réparation

Remplacement ou nettoyage du clapet de transfert, rodage ou remplacement des pistons de l'étage concerné, kit joints complet.

4

Remontage & réglage

Remontage aux couples constructeur, réglage du seuil de bascule du clapet de transfert.

5

Essai & restitution

Essai sous cycle complet : vitesse d'approche, seuil de bascule, pression maximale atteinte. Restitution avec rapport d'intervention.

PA ou PB : quelle pompe pour quel usage ?

Deux logiques de conception bien différentes chez Hydro Leduc.

Hydro Leduc PB

Mono-étage, PTO

Hydro Leduc PA

Bi-étagée
  • Approche rapide puis haute pression automatique
  • Vérins, presses, outillage porta-power
  • Point de vigilance : clapet de transfert

Questions fréquentes sur la pompe Hydro Leduc PA

Un premier étage délivre un gros débit à basse pression pour approcher rapidement le vérin ou l'outil sans charge. Dès que la résistance augmente, un clapet de transfert bascule automatiquement la pompe vers un second étage à faible débit et haute pression, pour la phase de travail effectif.

Un clapet grippé en position gros débit empêche la pompe de monter en pression, l'outil restant bloqué dès que la charge résiste. Un clapet basculant trop tôt vers la haute pression ralentit inutilement la phase d'approche à vide.

Une pompe qui n'atteint jamais sa pleine pression malgré une approche rapide normale oriente vers le clapet de transfert. Une pompe lente dès l'approche à vide, avec une chauffe généralisée, oriente davantage vers une usure classique du groupe de pistons.

Oui, le seuil de pression déclenchant le passage au second étage peut généralement être ajusté lors du remontage, dans les limites spécifiées par le constructeur, pour l'adapter précisément à l'application concernée.

Oui. BDM Hydraulique n'est pas distributeur Hydro Leduc, mais l'atelier de Wasquehal (59) prend en charge le diagnostic et la réparation des pompes à pistons haute pression de la marque, dont la gamme PA, avec essai et rapport d'intervention. Découvrez notre savoir-faire sur les pompes à pistons axiaux.

Pompes à pistons axiaux Pompe Hydro Leduc PB Réparation hydraulique Négoce hydraulique

Une pompe PA qui ne monte plus en pression ?

Approche lente, force insuffisante, bruit à la bascule : décrivez votre panne à notre atelier de Wasquehal (59) — expertise, chiffrage transparent et devis gratuit sous 48 h. Intervention sur toute la France et la Belgique.

Nous contacter Devis gratuit
Publié le par

Réparation pompe Hydro Leduc PB : pannes, symptômes et solutions

Pompes à pistons haute pression spécifiques · Hydro Leduc · Hydraulique embarquée

Réparation pompe Hydro Leduc PB :
pannes, symptômes et solutions

Compacte, très haute pression, montée directement sur prise de force de camion : la PB alimente bennes, grues auxiliaires et outillage hydraulique portable. Découvrez pourquoi son entraînement par PTO change la logique de diagnostic.

Camions bennes, grues, plateaux Prise de force (PTO) & outillage HP Atelier Wasquehal (59)

La PB : la haute pression compacte signée Hydro Leduc

Hydro Leduc est un fabricant français spécialiste des pompes à pistons ultra-compactes et à très haute pression, ouvrant ici une nouvelle famille sur le blog : les pompes à pistons haute pression spécifiques, distinctes des gammes industrielles généralistes déjà traitées. La gamme PB illustre bien cette spécialisation : conçue pour un montage direct sur prise de force (PTO) de camions — bennes, grues auxiliaires, plateaux — et pour l'alimentation d'outillage hydraulique haute pression portable comme les presses ou outils de désincarcération.

Contrairement aux pompes industrielles à cylindrée variable déjà vues, dimensionnées pour un débit stable en continu, la PB est une pompe compacte à cylindrée fixe, optimisée pour délivrer une pression très élevée plutôt qu'un débit important — un choix de conception cohérent avec ses applications, souvent de courte durée mais exigeantes en force.

Sa particularité de montage introduit un point de vigilance inédit : la vitesse de prise de force, très variable selon le régime moteur du camion, contrairement à un entraînement électrique stable. Chaque accélération ou ralenti du moteur thermique se répercute directement sur le régime de la pompe, sollicitant l'arbre d'entraînement d'une manière propre à ce type d'application.

0montage direct sur prise de force camion
0famille dédiée haute pression spécifique
0causes principales de panne
0devis gratuit sous 48 h

5 symptômes d'une pompe PB fatiguée

Sur un montage PTO, la variabilité du régime moteur camion complique le diagnostic classique.

1

Vibrations à l'engagement de la prise de force

Vibration ou à-coup au moment d'enclencher la PTO : signe possible d'un défaut d'alignement entre la prise de force et la pompe, à contrôler avant de suspecter une panne interne.

2

Perte de pression sur l'outil alimenté

La presse ou l'outil hydraulique connecté n'atteint plus sa pleine force : usure interne de la pompe (pistons, barillet, glace), à distinguer d'un problème sur l'outil lui-même.

3

Bruit métallique ou claquement au régime moteur élevé

Bruit apparaissant spécifiquement à haut régime moteur camion : possible dépassement de la vitesse maximale admissible de la pompe, à contrôler en priorité sur ce type de montage.

4

Chauffe anormale après utilisation prolongée

Une pompe qui chauffe fortement après un cycle d'utilisation de l'outillage haute pression signale des fuites internes croissantes, à contrôler avant qu'elles ne s'aggravent.

5

Fuite au niveau de l'attelage PTO

Suintement d'huile au raccordement entre la prise de force et la pompe : joint d'arbre à contrôler, particulièrement exposé aux vibrations de ce type de montage.

Le régime PTO, une contrainte propre à ce montage

Le diagnostic d'une PB intègre une dimension absente des pompes entraînées électriquement :

  • L'alignement de l'attelage PTO — un désalignement génère des vibrations et des efforts anormaux sur l'arbre, pouvant expliquer une usure prématurée même sur une pompe neuve mal remontée. Premier point à vérifier après toute intervention.
  • Le respect de la vitesse maximale admissible — contrairement à un moteur électrique à régime fixe, la vitesse de prise de force varie avec la conduite du camion. Un dépassement répété de la vitesse maximale spécifiée par le constructeur accélère fortement l'usure interne.
  • Le groupe rotatif classique — pistons, barillet, glace de distribution. Mêmes causes d'usure que les autres pompes à pistons, mais avec des tolérances plus fines compte tenu des pressions de service élevées.

La règle d'atelier : toujours contrôler l'alignement PTO après tout remontage, et sensibiliser l'utilisateur au respect du régime moteur maximal recommandé pendant l'utilisation de la prise de force — deux gestes simples qui prolongent nettement la durée de vie de la pompe.

Une pompe PTO vit au rythme du moteur du camion

Contrairement à une pompe industrielle entraînée à vitesse stable, la PB subit directement les variations de régime du moteur thermique. Un dépassement répété de la vitesse maximale spécifiée use la pompe bien plus vite qu'une simple utilisation normale.

Notre méthode de réparation en 5 étapes

1

Réception & contrôles d'entrée

Identification de la référence, contrôle de l'alignement de l'attelage PTO existant, recueil du contexte d'utilisation (outillage alimenté, fréquence).

2

Démontage & expertise

Ouverture complète : groupe rotatif, glace de distribution, arbre d'entraînement. Rapport photo avec chiffrage.

3

Réparation

Rodage ou remplacement glace/barillet/pistons, kit joints complet, joint d'arbre renforcé si nécessaire.

4

Remontage & alignement

Remontage aux couples constructeur, contrôle d'alignement de l'attelage PTO avant remise en service.

5

Essai & restitution

Essai sous pression avec simulation de charge : pression maximale, étanchéité, absence de vibration. Restitution avec rapport d'intervention.

Où retrouve-t-on la PB ?

ApplicationFonction de la pompePanne fréquente
Bennes de camionAlimentation vérin de basculementUsure liée aux pics de régime PTO
Grues auxiliaires embarquéesCircuit de levage haute pressionChauffe après utilisation prolongée
Outillage de désincarcérationAlimentation d'outils de secours portablesPerte de pression, usure interne
Presses hydrauliques portablesAlimentation d'outils de compressionFuite au joint d'arbre

Applications données à titre indicatif. Relevez toujours la plaque signalétique avant toute demande de pièces.

Questions fréquentes sur la pompe Hydro Leduc PB

La PB est une pompe à pistons compacte à cylindrée fixe optimisée pour la très haute pression plutôt que pour le débit, conçue pour un montage direct sur prise de force de camion ou l'alimentation d'outillage hydraulique portable.

Une prise de force de camion est entraînée par le moteur thermique du véhicule, dont le régime varie constamment selon la conduite, contrairement à un moteur électrique qui tourne à vitesse stable. Cette variabilité sollicite différemment la pompe.

Oui, systématiquement. Un défaut d'alignement entre la prise de force et la pompe génère des vibrations et des efforts anormaux sur l'arbre d'entraînement, pouvant expliquer une usure prématurée même sur une pompe neuve remontée sans ce contrôle.

Respecter la plage de régime moteur recommandée par le constructeur pendant l'utilisation de la prise de force est le geste le plus simple pour préserver la pompe, en évitant les accélérations excessives qui dépasseraient sa vitesse maximale admissible.

Oui. BDM Hydraulique n'est pas distributeur Hydro Leduc, mais l'atelier de Wasquehal (59) prend en charge le diagnostic et la réparation des pompes à pistons haute pression de la marque, dont la gamme PB, avec essai et rapport d'intervention. Découvrez notre savoir-faire sur les pompes à pistons axiaux.

Pompes à pistons axiaux Réparation hydraulique Négoce hydraulique

Une pompe PB en panne sur votre camion ou outillage haute pression ?

Vibrations à l'engagement, perte de pression, bruit à haut régime : décrivez votre panne à notre atelier de Wasquehal (59) — expertise, chiffrage transparent et devis gratuit sous 48 h. Intervention sur toute la France et la Belgique.

Nous contacter Devis gratuit
Publié le par

Réparation moteur Danfoss SMF : pannes, symptômes et solutions

Moteurs à pistons axiaux · Danfoss · Compact, cylindrée fixe

Réparation moteur Danfoss SMF :
pannes, symptômes et solutions

Simple, robuste, sans électronique : le SMF entraîne des ventilateurs de refroidissement hydrauliques. Découvrez le phénomène de roue libre au vent, une panne propre à ce type d'application, absente de tous les autres moteurs de la famille.

Ventilateurs de refroidissement Cylindrée fixe, sans électronique Distributeur officiel · Wasquehal (59)

Le SMF : la simplicité au service du ventilateur

Après le H1V et sa boucle de régulation fermée, le SMF referme la déclinaison Danfoss sur un retour à l'essentiel : un moteur compact à cylindrée fixe, sans électronique embarquée, pensé pour un rapport coût/fiabilité optimal — l'équivalent Danfoss du A2FM Rexroth déjà vu en ouverture de cette famille.

Sa spécialisation la plus fréquente : l'entraînement de ventilateurs de refroidissement hydrauliques. Sur ce type d'application, un phénomène technique propre apparaît, absent de toutes les autres utilisations déjà vues dans la famille (treuil, transmission, roue motrice) : la roue libre au vent (windmilling). Lorsque l'alimentation hydraulique s'arrête — véhicule à l'arrêt moteur coupé, ou défaillance de la pompe d'alimentation — l'hélice du ventilateur peut continuer à être entraînée par le vent extérieur ou sa propre inertie, faisant tourner le moteur à l'envers de son fonctionnement normal.

Ce régime inhabituel génère une cavitation spécifique, différente de la cavitation classique par manque d'aspiration déjà rencontrée sur d'autres composants — ici, c'est le moteur qui est entraîné par la charge externe plutôt que par le circuit hydraulique, un cas de figure unique à cette application.

0sous-ensemble électronique à entretenir
0phénomène de roue libre au vent propre au ventilateur
0sous-ensembles à diagnostiquer
0devis gratuit sous 48 h

5 symptômes d'un moteur SMF fatigué

Sur un ventilateur, le contexte d'apparition du symptôme (moteur en marche ou à l'arrêt) oriente directement le diagnostic.

1

Bruit ou vibration lors de l'arrêt du ventilateur

Un bruit ou une vibration apparaissant spécifiquement pendant la phase où l'hélice décélère librement (moteur coupé, ventilateur encore en rotation) oriente directement vers une cavitation liée à la roue libre au vent.

2

Débit de drain qui augmente progressivement

Même indicateur clé que sur toute la famille : une mesure régulière comparée aux valeurs constructeur révèle l'usure du groupe rotatif avant la panne franche.

3

Vitesse de ventilateur insuffisante malgré une pression correcte

Le ventilateur tourne moins vite que prévu malgré une pression d'entrée normale : usure interne du moteur (glace, barillet, pistons), réduisant le rendement volumétrique.

4

Chauffe anormale du moteur

Une température de corps nettement supérieure à la normale, associée à un débit de drain élevé, confirme des fuites internes avancées du groupe rotatif.

5

Fuite au niveau du corps de moteur

Suintement d'huile visible sur le corps du moteur, particulièrement exposé aux projections et à la chaleur près du poste de refroidissement : joint d'arbre ou d'étanchéité à contrôler.

Le régime particulier de la roue libre au vent

Le diagnostic d'un SMF de ventilateur intègre une dimension propre à cette application :

  • Le phénomène de roue libre au vent — lorsque l'hélice continue de tourner sans alimentation hydraulique active, le moteur peut manquer d'huile côté aspiration, créant une cavitation propre à cette phase transitoire. Un clapet anti-cavitation adapté sur le circuit compense généralement ce manque.
  • Le groupe rotatif classique — barillet, pistons, patins, glace de distribution. Mêmes causes d'usure que sur les autres moteurs de la famille, révélées par le débit de drain.
  • L'étanchéité externe — le montage proche du poste de refroidissement expose le moteur à la chaleur et aux projections, sollicitant particulièrement les joints d'arbre.

Le réflexe clé sur un ventilateur : distinguer un bruit en fonctionnement actif (moteur alimenté) d'un bruit pendant la décélération libre — cette distinction oriente immédiatement vers une usure classique ou vers le phénomène de roue libre au vent.

Un ventilateur continue de tourner même moteur coupé

L'inertie et le vent ne s'arrêtent pas avec l'alimentation hydraulique. Un circuit correctement équipé en clapets anti-cavitation protège le moteur pendant cette phase de roue libre, souvent négligée dans la conception initiale.

Notre méthode de réparation en 5 étapes

1

Réception & contrôles d'entrée

Identification de la plaque, contrôle de la présence et du dimensionnement des clapets anti-cavitation, mesure du débit de drain si possible.

2

Démontage & expertise

Ouverture complète : groupe rotatif, glace de distribution, joints d'arbre. Rapport photo avec chiffrage sur pièces Danfoss d'origine.

3

Réparation

Rodage ou remplacement glace/barillet/pistons, kit joints complet, préconisation de clapets anti-cavitation si absents.

4

Remontage & contrôles

Remontage aux couples constructeur, contrôle de l'étanchéité renforcée pour l'environnement chaud et humide du poste de refroidissement.

5

Essai & restitution

Essai sous pression avec mesure du débit de drain de contrôle : couple, étanchéité, vitesse de ventilateur. Restitution avec rapport d'intervention.

Questions fréquentes sur le moteur Danfoss SMF

Quand l'alimentation hydraulique du moteur s'arrête, l'hélice du ventilateur peut continuer à être entraînée par le vent extérieur ou sa propre inertie, faisant tourner le moteur à l'envers de son fonctionnement normal. Ce régime peut créer une cavitation spécifique, absente en fonctionnement hydraulique normal.

Sur une application de ventilateur de refroidissement, la priorité est généralement donnée à la fiabilité et au coût de possession plutôt qu'à une régulation fine. Le SMF, à cylindrée fixe et sans électronique embarquée, répond à ce besoin avec un minimum de sous-ensembles à entretenir.

Un clapet anti-cavitation adapté sur le circuit d'alimentation permet de compenser l'huile manquante lorsque l'hélice continue de tourner sans alimentation active, limitant le risque de cavitation lors des phases d'arrêt moteur avec vent fort.

Un bruit ponctuel pendant la décélération libre reste généralement moins préoccupant qu'un bruit continu en fonctionnement actif, mais mérite un contrôle si récurrent — il peut signaler un sous-dimensionnement de la protection anti-cavitation sur le circuit.

Oui, BDM Hydraulique est distributeur officiel Danfoss. L'atelier de Wasquehal (59) assure le diagnostic, la réparation et la fourniture de pièces d'origine pour la gamme SMF, avec essai et rapport d'intervention. Découvrez notre page Danfoss.

Page marque Danfoss Moteur Danfoss H1V Moteur Bosch Rexroth A2FM Moteurs à pistons axiaux Réparation hydraulique

Un moteur SMF en panne sur votre ventilateur de refroidissement ?

Bruit à l'arrêt, vitesse insuffisante, fuite au corps de moteur : décrivez ce que vous constatez à notre atelier de Wasquehal (59), distributeur officiel Danfoss — pièces d'origine, chiffrage transparent, devis gratuit sous 48 h. Intervention sur toute la France et la Belgique.

Nous contacter Devis gratuit
Publié le par

Réparation moteur Danfoss H1V : pannes, symptômes et solutions

Moteurs à pistons axiaux · Danfoss · Boucle de régulation fermée

Réparation moteur Danfoss H1V :
pannes, symptômes et solutions

Capteur de vitesse intégré, boucle de régulation fermée, agriculture de précision : le H1V vérifie en continu que la vitesse réelle suit bien la consigne demandée. Découvrez pourquoi un capteur défaillant peut mimer une panne hydraulique.

Tracteurs & moissonneuses de précision Capteur de vitesse intégré Distributeur officiel · Wasquehal (59)

Le H1V : la boucle fermée pour l'agriculture de précision

La Série 51 Danfoss déjà traitée utilise une régulation électronique EDC en boucle ouverte : le calculateur envoie une commande à la cylindrée sans vérifier le résultat obtenu. Le H1V est la génération suivante, plus récente, qui pousse l'intégration électronique plus loin en ajoutant un capteur de vitesse directement intégré au moteur.

Ce capteur alimente une boucle de régulation fermée (closed-loop) : la vitesse réelle mesurée est comparée en continu à la consigne demandée, et la régulation ajuste automatiquement la cylindrée pour corriger tout écart. Cette précision accrue est particulièrement recherchée en agriculture de précision — semis, récolte, guidage GPS — où la vitesse d'avancement doit rester extrêmement régulière pour garantir le dosage exact des opérations.

Cette architecture introduit un nouveau sous-ensemble de panne inédit dans la famille : le capteur de vitesse et sa boucle de retour. Un défaut à ce niveau peut faire dériver toute la régulation même si le moteur hydraulique lui-même est parfaitement sain — contrairement à un défaut EDC en boucle ouverte, qui affecte directement la commande sans notion de vérification du résultat.

0capteur de vitesse intégré au moteur
0boucle de régulation fermée
0sous-ensembles à diagnostiquer
0devis gratuit sous 48 h

6 symptômes d'un moteur H1V défaillant

Sur un H1V, il faut distinguer ce qui vient du capteur/boucle de ce qui vient réellement du moteur hydraulique.

1

Vitesse d'avancement incohérente malgré une commande stable

La vitesse réelle oscille ou dérive sans que la consigne n'ait changé : signature typique d'un défaut de capteur de vitesse ou de câblage, à contrôler avant toute intervention hydraulique.

2

Code défaut capteur au tableau de bord

Message d'alerte explicite lié au capteur de vitesse : à traiter en priorité, souvent résolu par un contrôle de connecteur ou un remplacement de capteur sans toucher au moteur hydraulique.

3

Débit de drain qui augmente progressivement

Même indicateur clé que sur toute la famille : une mesure régulière comparée aux valeurs constructeur révèle l'usure du groupe rotatif, indépendamment de l'état du capteur.

4

Correction de régulation excessive ou oscillante

La boucle fermée sur-corrige en permanence, créant des à-coups de vitesse : signe d'un signal de capteur bruité ou d'un défaut de calibration de la boucle de retour.

5

Perte de couple en charge

Usure de la glace de distribution ou des patins de piston, réduisant le rendement volumétrique — cause hydraulique classique, indépendante du capteur.

6

Chauffe anormale du moteur

Une température de corps nettement supérieure à la normale, associée à un débit de drain élevé, confirme des fuites internes avancées du groupe rotatif.

Distinguer le capteur du moteur hydraulique

Le diagnostic d'un H1V ajoute une dimension par rapport à la Série 51 :

  • Le capteur de vitesse et sa boucle de retour — spécifique au H1V. Un défaut ici (capteur, connecteur, câblage) peut créer une régulation incohérente sans que le moteur hydraulique soit en cause.
  • Le calculateur et la logique de régulation — reçoit le signal du capteur et pilote la cylindrée en conséquence ; un défaut de calibration peut provoquer des oscillations même avec un capteur physiquement sain.
  • Le groupe rotatif hydraulique — barillet, pistons, patins, glace de distribution. Mêmes causes d'usure classique que sur toute la famille, révélées par le débit de drain.

Le réflexe clé : sur un H1V, toujours contrôler le capteur de vitesse et son câblage avant tout démontage hydraulique en cas de comportement de vitesse incohérent — cette vérification simple évite souvent une ouverture inutile du moteur.

Un capteur mal branché peut mimer une panne hydraulique complète

Sur un système en boucle fermée, la régulation ne fait que suivre ce que lui dit le capteur. Avant tout démontage, vérifier ce signal en amont évite une réparation inutile sur un moteur en réalité sain.

Notre méthode de réparation en 5 étapes

1

Réception & contrôle du capteur

Lecture des codes défaut, contrôle du capteur de vitesse et de son câblage, mesure du débit de drain si possible.

2

Démontage & expertise si nécessaire

Si la piste capteur est écartée : ouverture complète du groupe rotatif, glace de distribution. Rapport photo avec chiffrage sur pièces Danfoss d'origine.

3

Réparation

Remplacement capteur/connecteur si électronique, ou rodage glace/barillet/pistons, kit joints si hydraulique.

4

Remontage & calibration

Remontage aux couples constructeur, calibration de la boucle de régulation aux spécifications d'origine.

5

Essai & restitution

Essai sous charge avec contrôle de la stabilité de vitesse et absence de code défaut. Restitution avec rapport d'intervention.

H1V ou Série 51 : boucle fermée ou boucle ouverte chez Danfoss

Deux générations de régulation électronique, deux niveaux de précision.

Danfoss Série 51

Boucle ouverte (EDC)

Danfoss H1V

Boucle fermée
  • Capteur de vitesse intégré, correction continue
  • Agriculture de précision, guidage GPS
  • Point de vigilance : capteur et calibration

Questions fréquentes sur le moteur Danfoss H1V

La Série 51 utilise une régulation électronique EDC en boucle ouverte. Le H1V intègre un capteur de vitesse directement au moteur, alimentant une boucle de régulation fermée qui compare en continu la vitesse réelle à la consigne demandée, pour un asservissement plus précis.

Sur des opérations comme le semis ou la récolte, la vitesse d'avancement doit rester très régulière pour garantir la précision du travail. Une boucle fermée corrige en continu les écarts entre vitesse réelle et vitesse demandée, contrairement à une commande en boucle ouverte.

Oui. Si le capteur envoie une information erronée, la boucle de régulation peut compenser dans le mauvais sens et créer une vitesse instable, alors que le moteur hydraulique lui-même est parfaitement sain. Un contrôle du capteur doit précéder tout démontage.

Un code défaut explicite au tableau de bord oriente généralement vers un capteur physiquement défaillant. Des oscillations sans code défaut orientent davantage vers un problème de calibration de la boucle, à corriger sans remplacer de pièce.

Oui, BDM Hydraulique est distributeur officiel Danfoss. L'atelier de Wasquehal (59) assure le diagnostic, la réparation et la fourniture de pièces d'origine pour la gamme H1V, avec essai et rapport d'intervention. Découvrez notre page Danfoss.

Page marque Danfoss Moteur Danfoss Série 51 Moteur Parker V14 Moteurs à pistons axiaux Réparation hydraulique

Une vitesse incohérente sur votre moteur H1V ?

Code défaut capteur, vitesse d'avancement instable, oscillations de régulation : décrivez ce que vous constatez à notre atelier de Wasquehal (59), distributeur officiel Danfoss — pièces d'origine, chiffrage transparent, devis gratuit sous 48 h. Intervention sur toute la France et la Belgique.

Nous contacter Devis gratuit
